一、简述

前一段时间，在挑选输出电流较大的DC-DC降压模块，兜兜转转还询问了deepseep，然后找到了TI（德州仪器）的TPS45302。

这款芯片，输入电压为4.5~28V，输出电流为3A。输出电压没有具体说，不过它的输出电压是可调的，正常应该就是28V以内了（不超过当前输入电压）。开关频率为固定的400kHz，保护功能感觉也挺好的，有过压和热保护，还有些其他的具体看数据手册啦。

我使用的这一块具体型号为TPS54302DDCR，封装为TSOT-23-6。在设计的时候我就在想，这么小的封装怎么过的了3A电流的，不过他都怎么设计了一定有他的道理，PCB试着做好点就可以了。

二、原理图介绍

原理图如图2-1所示。

图2-1 电路原理图

首先是这个芯片的基本运行电路我就是按照数据手册画的，参考电路的元件位号我标注是一样的（当然保险起见，如果要修改参数最好多对对数据手册），输出电压的调整电阻，我这里想输出3.3V，选用了数据手册内推荐的参数，如图2-2所示。

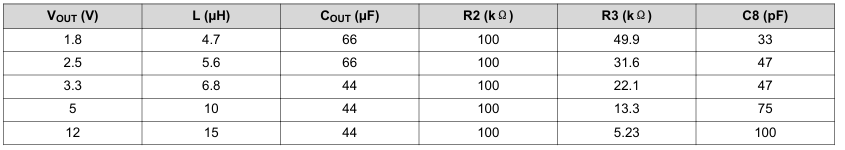

图2-2 建议使用的元件值

其R4、R5分压后的电压接入芯片的EN脚，按数据手册的本意是输入8~28V，按原文的意思为“对于此示例设计，最小输入电压为 8V，因此启动电压阈值设置为 6.74V，而停止电压阈值设置为 5.83V”。而我的最小输入电压为5V所以我的成品选择不焊接R4、R5电阻，大概VIN为4.5V大于时开始输出。

然后当EN脚接入低电平时，输出关断，而我这边使用NPN三极管驱动电路，当EN-IN既三极管基极为高电平时，输出关断，也可以直接使用板载按键控制，不过设计时我忘记做个排针什么的接口了，使用可能得飞线。

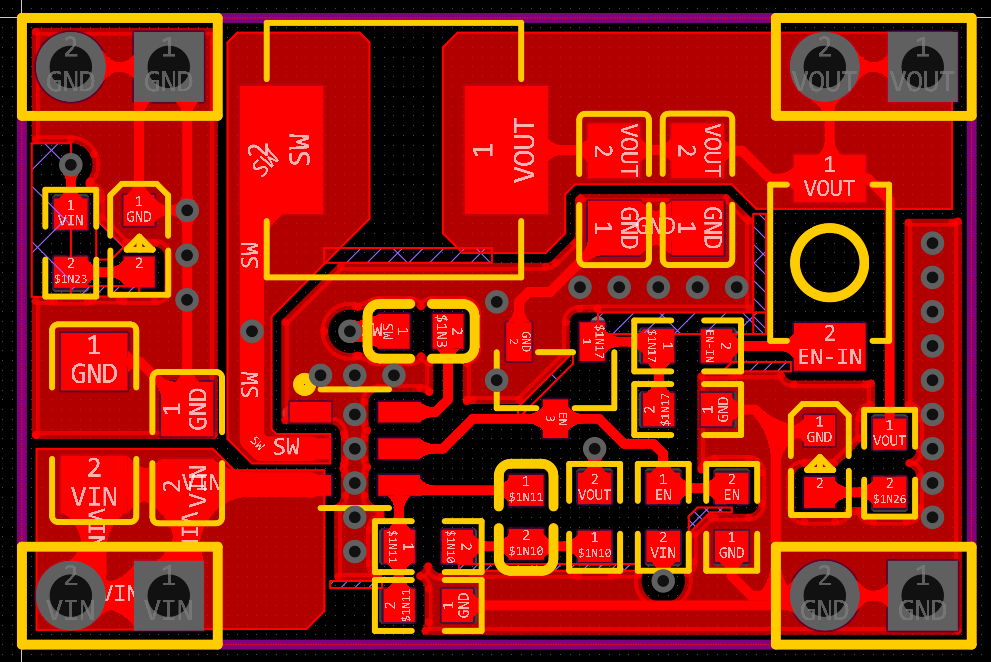

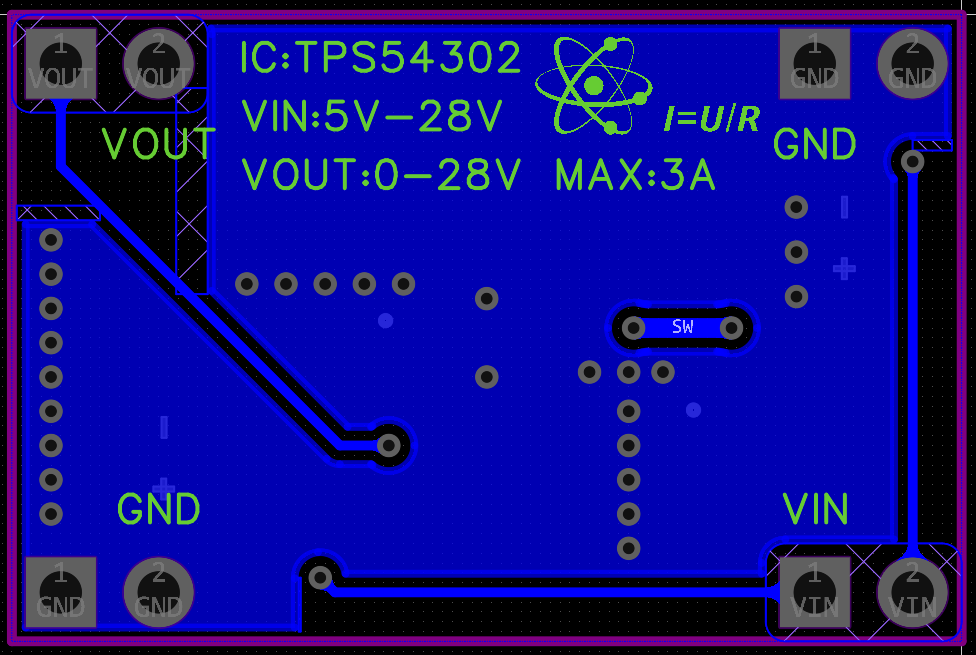

输入和输出采用2.54 2P的排针接入，可以使用杜邦线连接或者直接焊在主板上。有两个板载的LED，分别对应输入和输出的电压有无指示。

其他就看看数据手册吧。
