一、简述

　　首先，为什么做这一块核心板以及为什么要用这一块芯片。只是因为之前中职必要的时候有使用到相关的芯片核心板，为了防止比赛设备给玩坏了，还有为了让我更熟悉比赛的芯片，所以做了这块板子。

设计时就考虑了建议的最小系统，以及下载电路，为了方便扩展外设使用，添加了两个2x12P的大排母。

二、原理图

图2-1 电路原理图

单片机的最小系统，就连接了一个滤波电容以及一个复位按键模块，因为单片机内置晶振所以没有外接。

下载电路采用CH340N芯片，同样不需要外部晶振，芯片引脚也仅有需要的RX、TX串口引脚和USB的D+D-引脚，极大的减少了需要空间。

USB接口使用Type-C口，CC脚下拉电阻，可以使用双C口下载。

板载一颗AMS1117-3.3V的LDO，可以对扩展版供给3.3V的电压。

因为51单片机大多是采用冷启动的下载方式，所以添加了一个冷启动的控制模块，可用于单独给单片机冷启动下载。

剩下的便是用于连接扩展版的排针；用于指示电源，串口状态和自编程使用的指示灯；还有用于固定的螺丝孔。

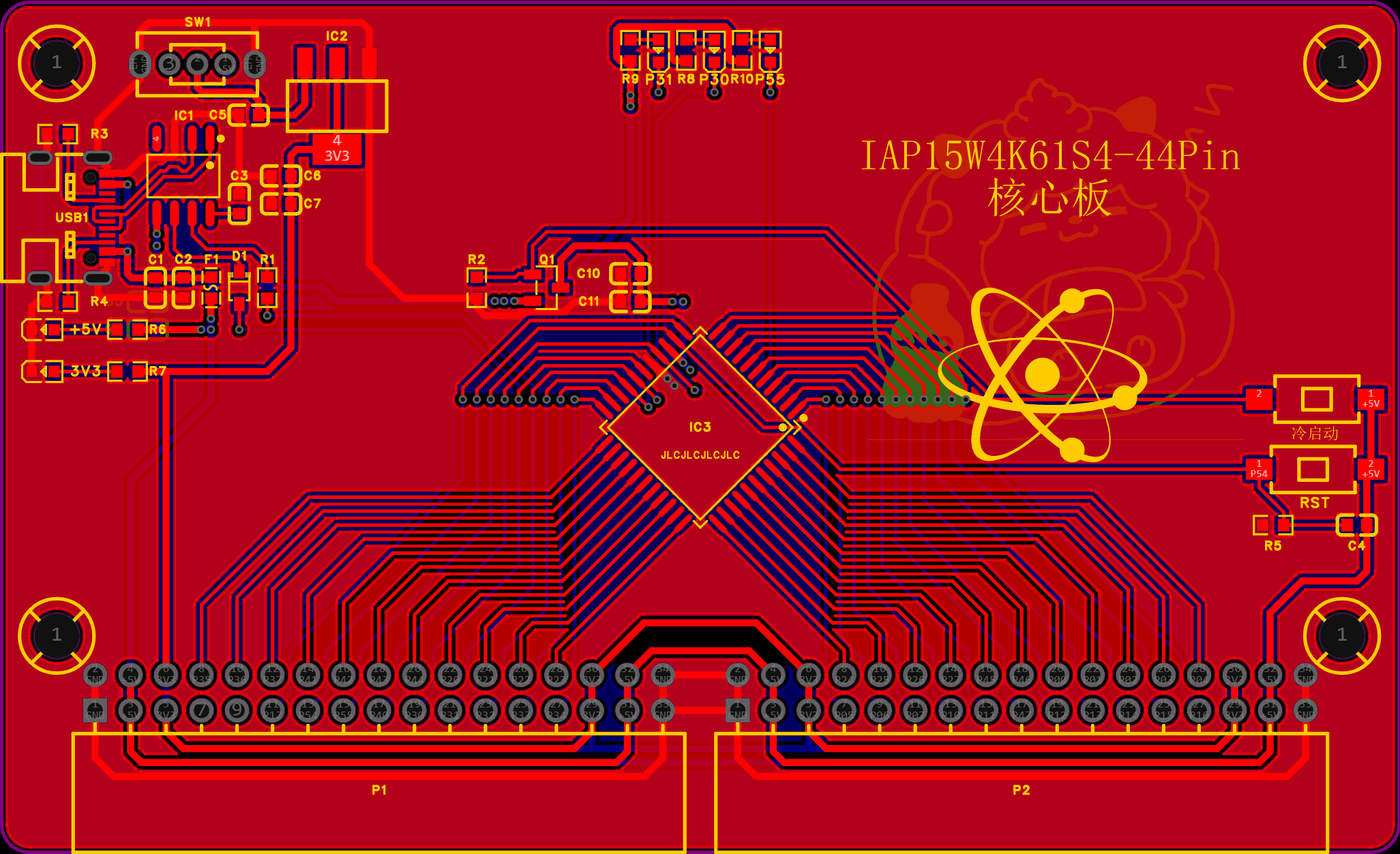

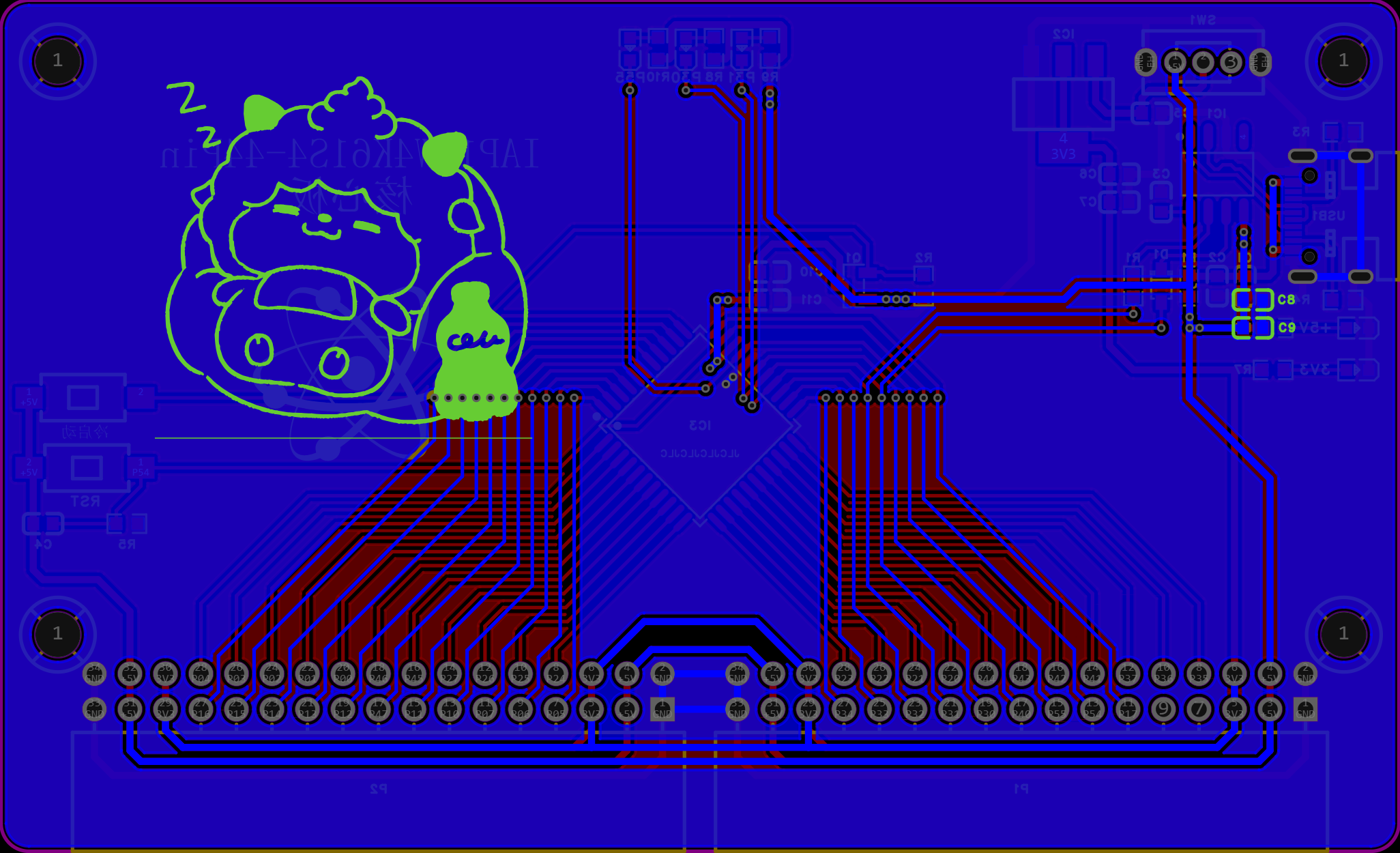

PCB的部分没有什么可以说的了。
